Introducción

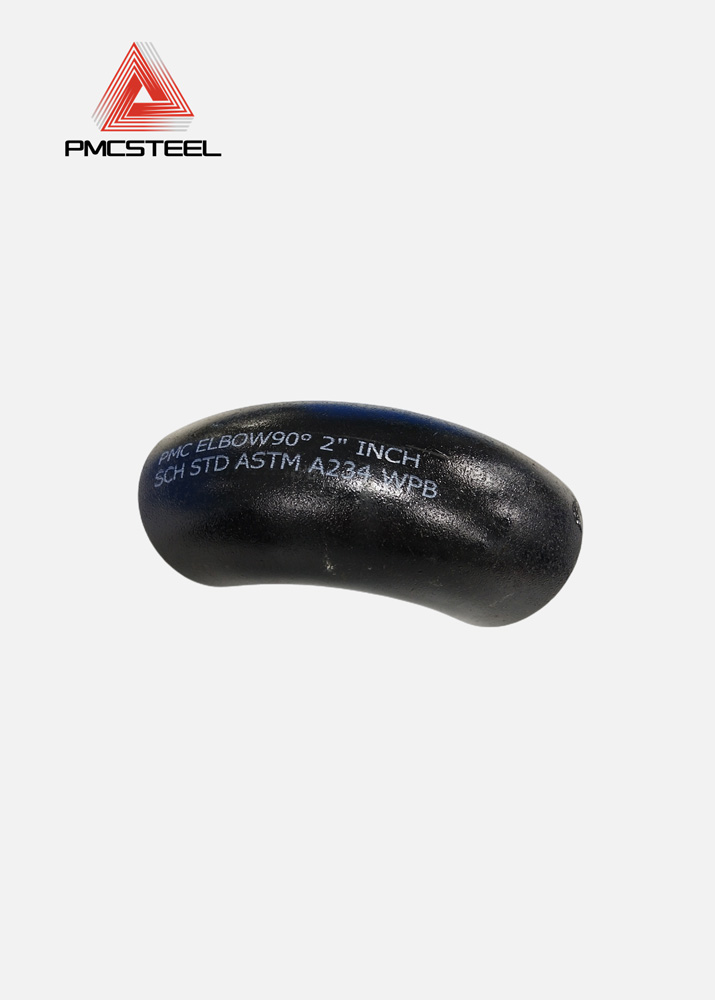

El codo es una conexión común en la instalación de tuberías, que se utiliza para conectar el codo de la tubería y cambiar la dirección de la tubería.
Name | 90°long radius elbow,90°short radius elbow,45°long radius elbow,45°short radius elbow,180°long radius elbow,180°short radius elbow |
Size | Seamless elbow: 1/2"-24" DN15-DN600./Welded Elbow: 4"-72", DN150-DN1800. |
Wall Thickness | sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, std, sch5s, sch20s, sch40s, sch80s. |
Standard | ANSI B16.9, ANSI B16.28, MSS-SP-43 Type A, MSS-SP-43 Type B, JIS B2312, JIS B2313 |
Material | Carbon Steel ASME / ASTM SA / A234 WPB, DIN 1.0405 |
Stainless Steel ASME / ASTM SA / A403 SA / A 774 WP-S, WP-W, WP-WX, 304, 304L, 316, 316L, 304/304L, 316/316L, DIN 1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404 | |
Surface | Anti-rust oil, clear lacquer, Black lacquer, Yellow lacquer,hot-dipped Galvanized |
Especificación
Carbon Steel Pipe Fitting - Elbow 45 | ||||||
Nominal | Outside | Inside | Wall | Center | Pipe | Weight |
Pipe Size | Diameter | Diameter | Thickness | To End | Schedule | Pounds |
1/2“ | 0.84 | 0.622 | 0.109 | 0.62 | 40 | 0.09 |
3/4” | 1.05 | 0.824 | 0.113 | 0.75 | 40 | 0.1 |
1 | 1.32 | 1.05 | 0.133 | 0.88 | 40 | 0.22 |
1 1/4 | 1.66 | 1.38 | 0.14 | 1 | 40 | 0.33 |
1 1/2 | 1.9 | 1.61 | 0.145 | 1.12 | 40 | 0.43 |
2 | 2.38 | 2.07 | 0.154 | 1.38 | 40 | 0.85 |
2 1/2 | 2.88 | 2.47 | 0.203 | 1.75 | 40 | 1.7 |
3 | 3.5 | 3.07 | 0.216 | 2 | 40 | 2.5 |
3 1/2 | 4 | 3.55 | 0.226 | 2.25 | 40 | 3.4 |
4 | 4.5 | 4.03 | 0.237 | 2.5 | 40 | 4.5 |
5 | 5.56 | 5.05 | 0.258 | 3.12 | 40 | 7.5 |
6 | 6.62 | 6.06 | 0.28 | 3.75 | 40 | 11.7 |
8 | 8.62 | 7.98 | 0.322 | 5 | 40 | 23.3 |
10 | 10.75 | 10.02 | 0.365 | 6.25 | 40 | 40.9 |
12 | 12.75 | 12 | 0.375 | 7.5 | * | 61.4 |
14 | 14 | 13.25 | 0.375 | 8.75 | 30 | 78.1 |
16 | 16 | 15.25 | 0.375 | 10 | 30 | 101 |
18 | 18 | 17.25 | 0.375 | 11.25 | * | 128 |
20 | 20 | 19.25 | 0.375 | 12.5 | 20 | 159 |
24 | 24 | 23.25 | 0.375 | 15 | 20 | 231 |
30 | 30 | 29.25 | 0.375 | 18.5 | * | 358 |
36 | 36 | 35.25 | 0.375 | 22.25 | * | 518 |
42 | 42 | 41.25 | 0.375 | 26 | * | 707 |
48 | 48 | 47.25 | 0.375 | 29.88 | * | 1,000 |
Carbon Steel Pipe Fitting - Short Radius Elbow 90 | ||||||
Outside | Inside | Wall | Center | Pipe | Weight | |
Pipe Size | Diameter | Diameter | Thickness | To End | Schedule | Pounds |
1 | 1.32 | 1.05 | 0.133 | 1 | 40 | 0.25 |
1 1/4 | 1.66 | 1.38 | 0.14 | 1.25 | 40 | 0.39 |
1 1/2 | 1.9 | 1.61 | 0.145 | 1.5 | 40 | 0.53 |
2 | 2.38 | 2.07 | 0.154 | 2 | 40 | 0.97 |
2 1/2 | 2.88 | 2.47 | 0.203 | 2.5 | 40 | 2 |
3 | 3.5 | 3.07 | 0.216 | 3 | 40 | 3 |
3 1/2 | 4 | 3.55 | 0.226 | 3.5 | 40 | 4.3 |
4 | 4.5 | 4.03 | 0.237 | 4 | 40 | 6.1 |
5 | 5.56 | 5.05 | 0.258 | 5 | 40 | 9.7 |
6 | 6.63 | 6.07 | 0.28 | 6 | 40 | 16.7 |
8 | 8.63 | 7.98 | 0.322 | 8 | 40 | 32.4 |
10 | 10.75 | 10.02 | 0.365 | 10 | 40 | 56.3 |
12 | 12.75 | 12 | 0.375 | 12 | * | 79.4 |
14 | 14 | 13.25 | 0.375 | 14 | 30 | 104 |
16 | 16 | 15.25 | 0.375 | 16 | 30 | 129 |
18 | 18 | 17.25 | 0.375 | 18 | * | 163 |
20 | 20 | 19.25 | 0.375 | 20 | 20 | 210 |
24 | 24 | 23.25 | 0.375 | 24 | 20 | 297 |
30 | 30 | 29.25 | 0.375 | 30 | * | 480 |
36 | 36 | 35.25 | 0.375 | 36 | * | 692 |
42 | 42 | 41.25 | 0.375 | 42 | * | 967 |
48 | 48 | 47.25 | 0.375 | 48 | * | 1,340 |
Carbon Steel Pipe Fitting - Long Radius Elbow 90 | ||||||
Nominal | Outside | Inside | Wall | Center | Pipe | Weight |
Pipe Size | Diameter | Diameter | Thickness | To End | Schedule | Pounds |
1/2“ | 0.84 | 0.622 | 0.109 | 1.5 | 40 | 0.16 |
3/4” | 1.05 | 0.824 | 0.113 | 1.5 | 40 | 0.17 |
1 | 1.32 | 1.049 | 0.133 | 1.5 | 40 | 0.4 |
1 1/4 | 1.66 | 1.38 | 0.14 | 1.88 | 40 | 0.55 |
1 1/2 | 1.9 | 1.61 | 0.145 | 2.25 | 40 | 0.8 |
2 | 2.38 | 2.07 | 0.154 | 3 | 40 | 1.6 |
2 1/2 | 2.88 | 2.47 | 0.203 | 3.75 | 40 | 3.2 |
3 | 3.5 | 3.07 | 0.216 | 4.5 | 40 | 4.8 |
3 1/2 | 4 | 3.55 | 0.226 | 5.25 | 40 | 6.6 |
4 | 4.5 | 4.03 | 0.237 | 6 | 40 | 8.9 |
5 | 5.56 | 5.05 | 0.258 | 7.5 | 40 | 15.1 |
6 | 6.62 | 6.07 | 0.28 | 9 | 40 | 24 |
8 | 8.62 | 7.98 | 0.322 | 12 | 40 | 47.8 |
10 | 10.75 | 10.02 | 0.365 | 15 | 40 | 83.4 |
12 | 12.75 | 12 | 0.375 | 18 | * | 123 |
14 | 14 | 13.25 | 0.375 | 21 | 30 | 155 |
16 | 16 | 15.25 | 0.375 | 24 | 30 | 206 |
18 | 18 | 17.25 | 0.375 | 27 | * | 262 |
20 | 20 | 19.25 | 0.375 | 30 | 20 | 324 |
24 | 24 | 23.25 | 0.375 | 36 | 20 | 466 |
30 | 30 | 29.25 | 0.375 | 45 | * | 720 |
36 | 36 | 35.25 | 0.375 | 54 | * | 1,039 |
42 | 42 | 41.25 | 0.375 | 63 | * | 1,420 |
48 | 48 | 47.25 | 0.375 | 72 | * | 2,000 |
